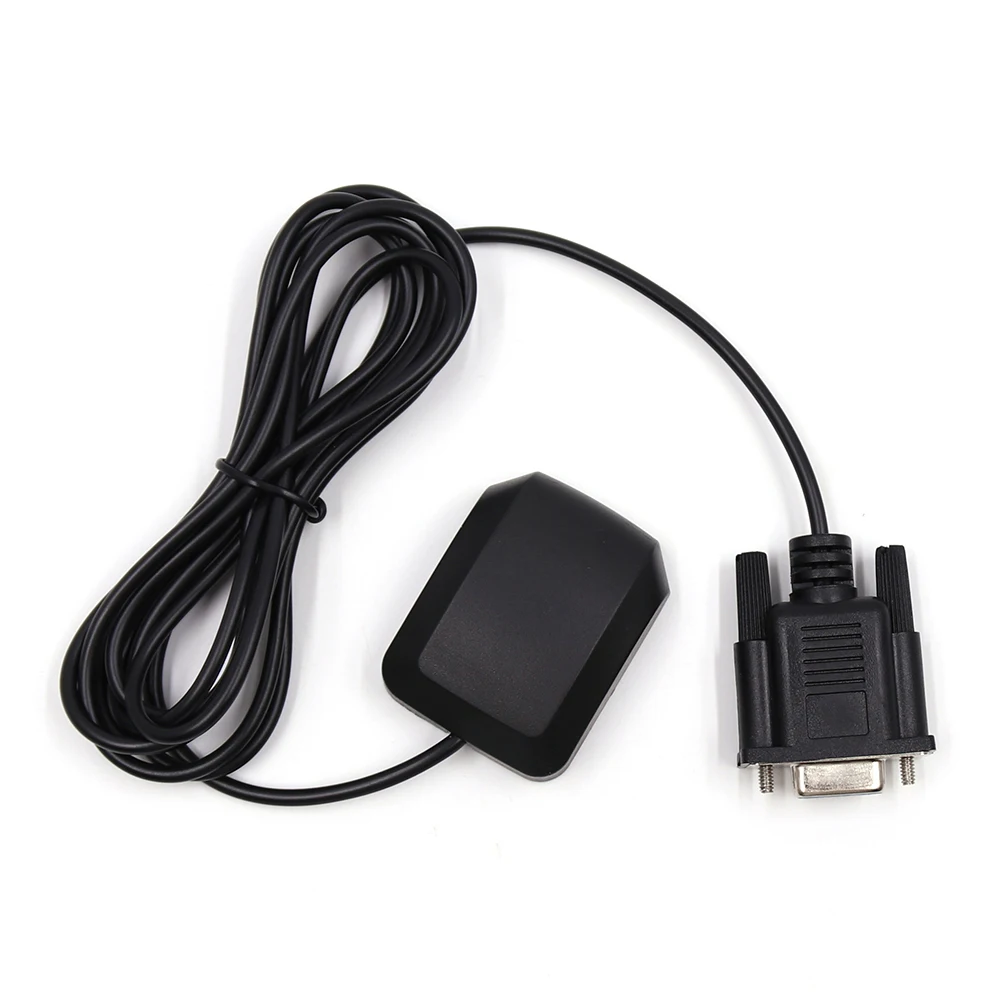

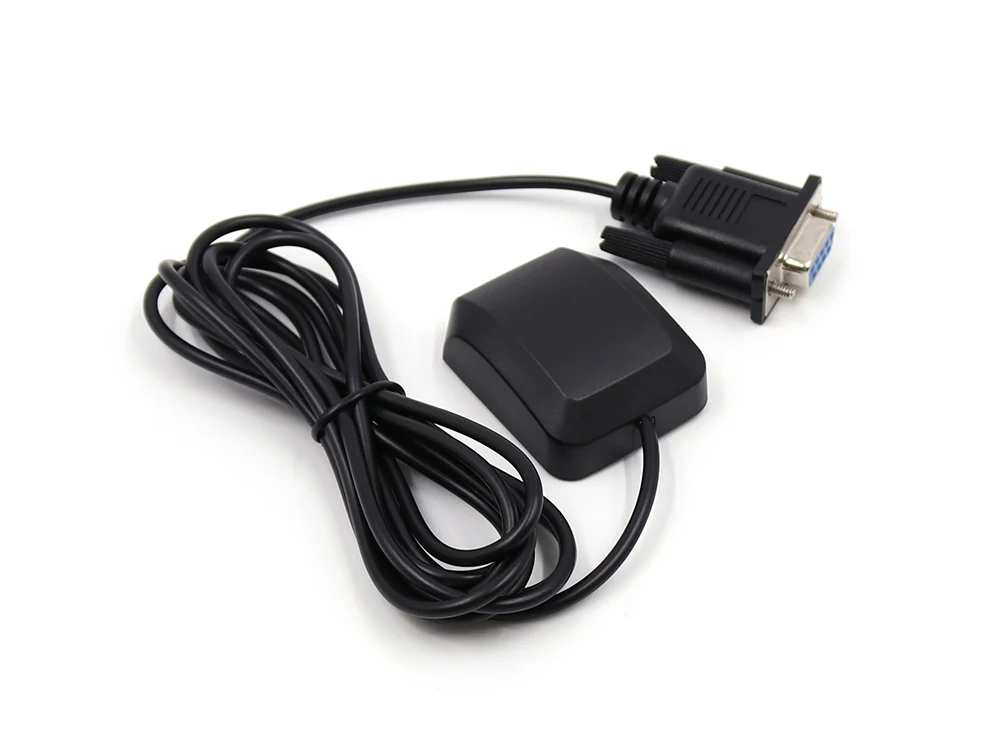

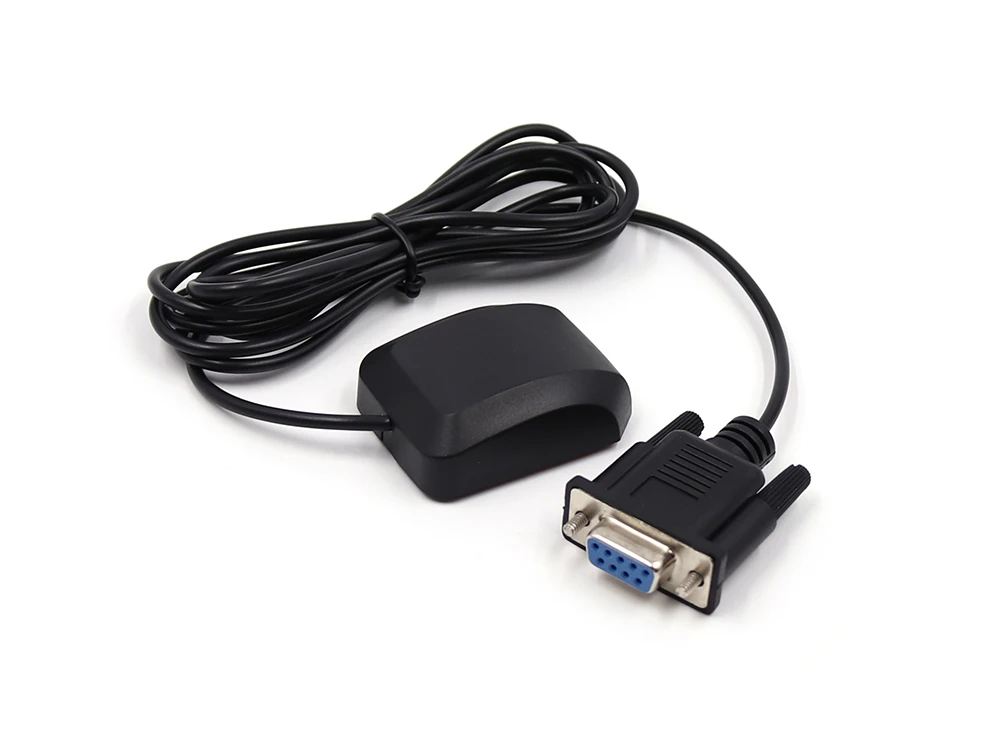

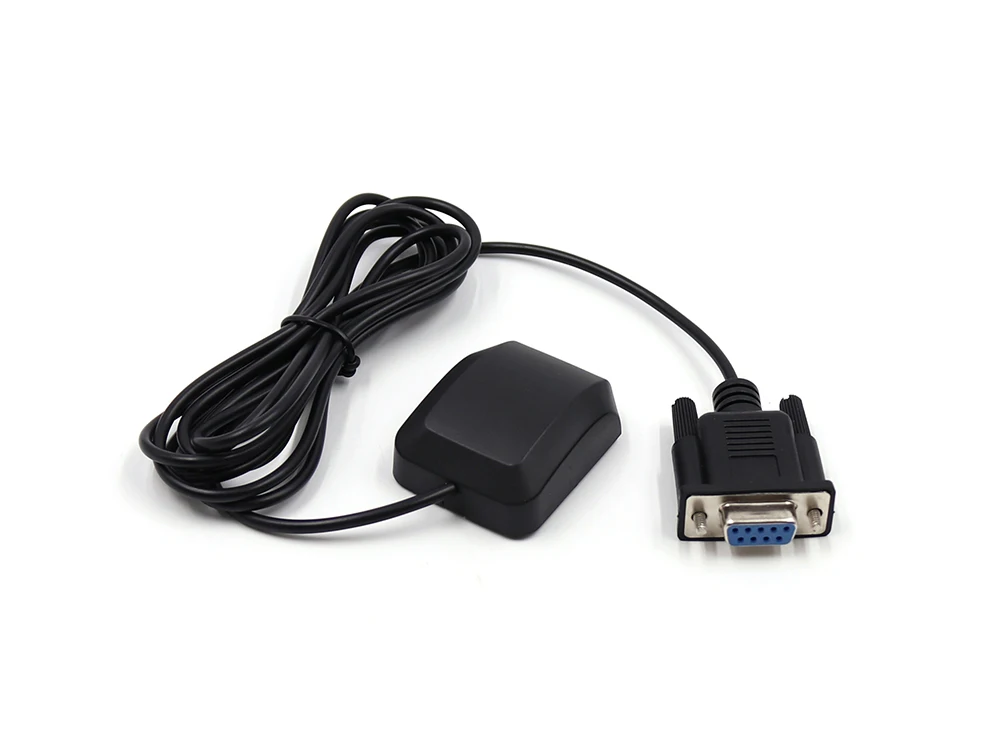

BEITIAN 5 0 в RS232 DB9 гнездовой разъем RS-232 gps-приемником 9600bps протокол NMEA-0183 4M вспышка BS-71D

BEITIAN 5 0 в RS232 DB9 гнездовой разъем RS-232 gps-приемником 9600bps протокол NMEA-0183 4M вспышка BS-71D

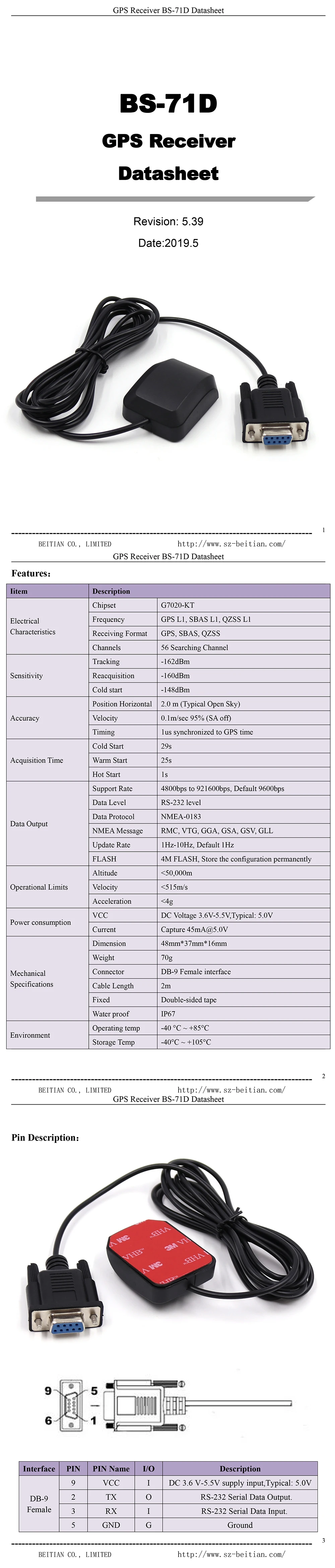

Модель: BS-71D

Особенности:

Iitem

Описание

Электрические характеристики

Набор микросхем

G7020-KT

Частота

GPS L1, SBAS L1, QZSS L1

Формат приема

GPS, SBAS, QZSS

Каналы

56 поисковый канал

Чувствительность

Отслеживание

-162dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Точность

Горизонтальное положение

2,0 м (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

29s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень RS-232

Протокол данных

NMEA-0183

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

Напряжение постоянного тока 3,6-5,5 В, типичный: 5,0 В

Ток

45mA@5.0V захвата

Механические характеристики

Размеры

48 мм * 37 мм * 16 мм

Вес

70 г

Соединитель

DB-9 женский интерфейс

Длина кабеля

2 м

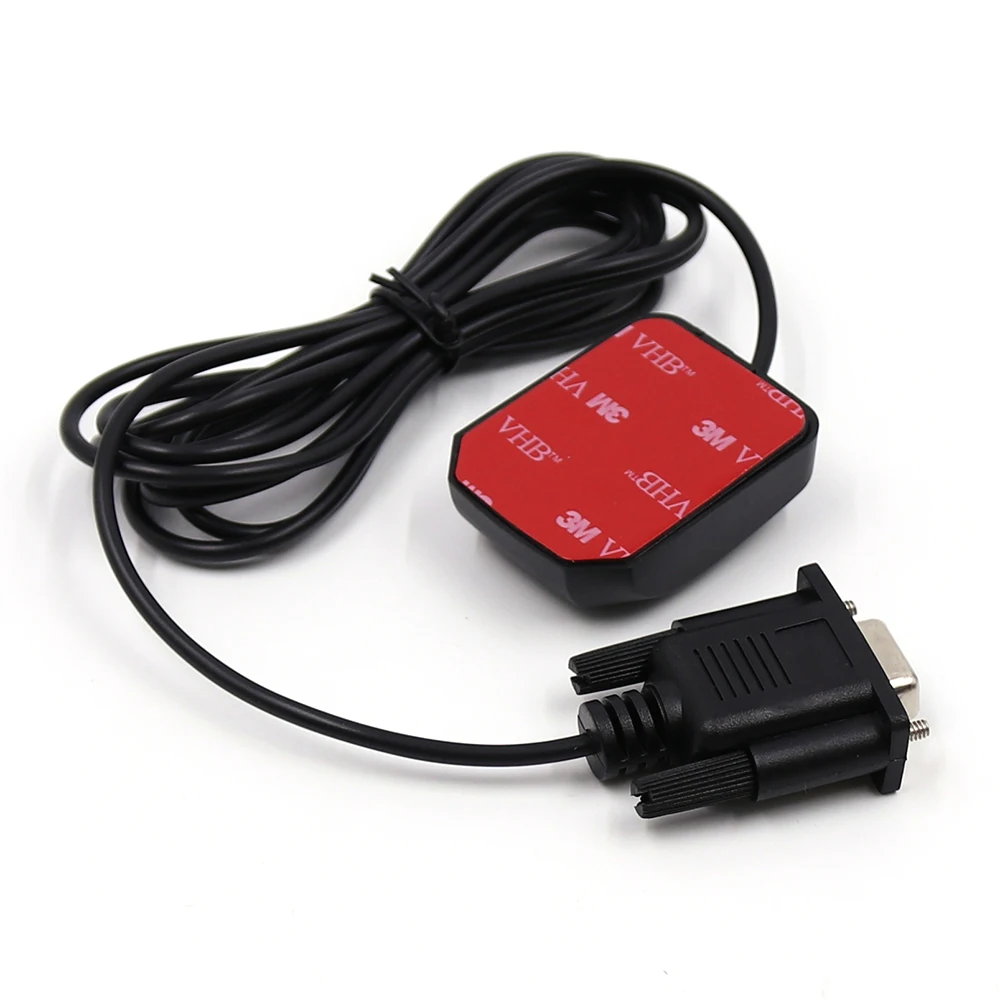

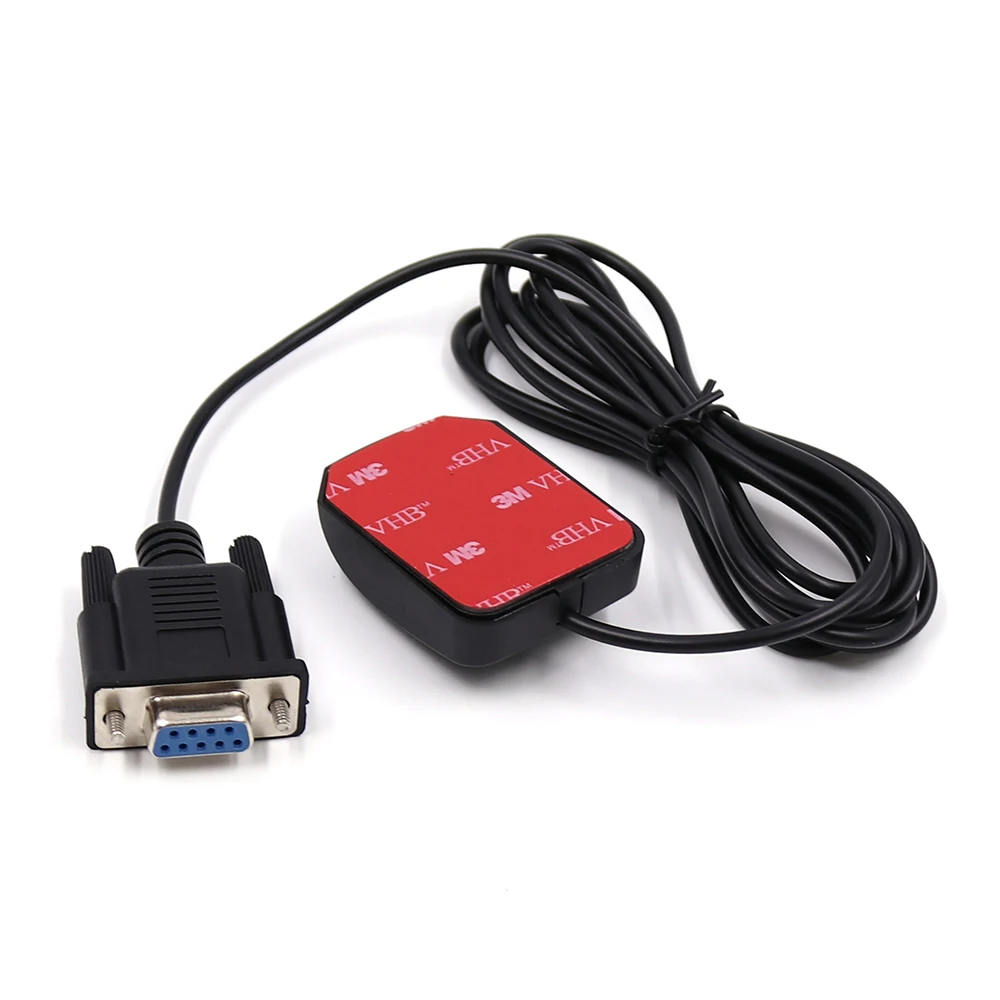

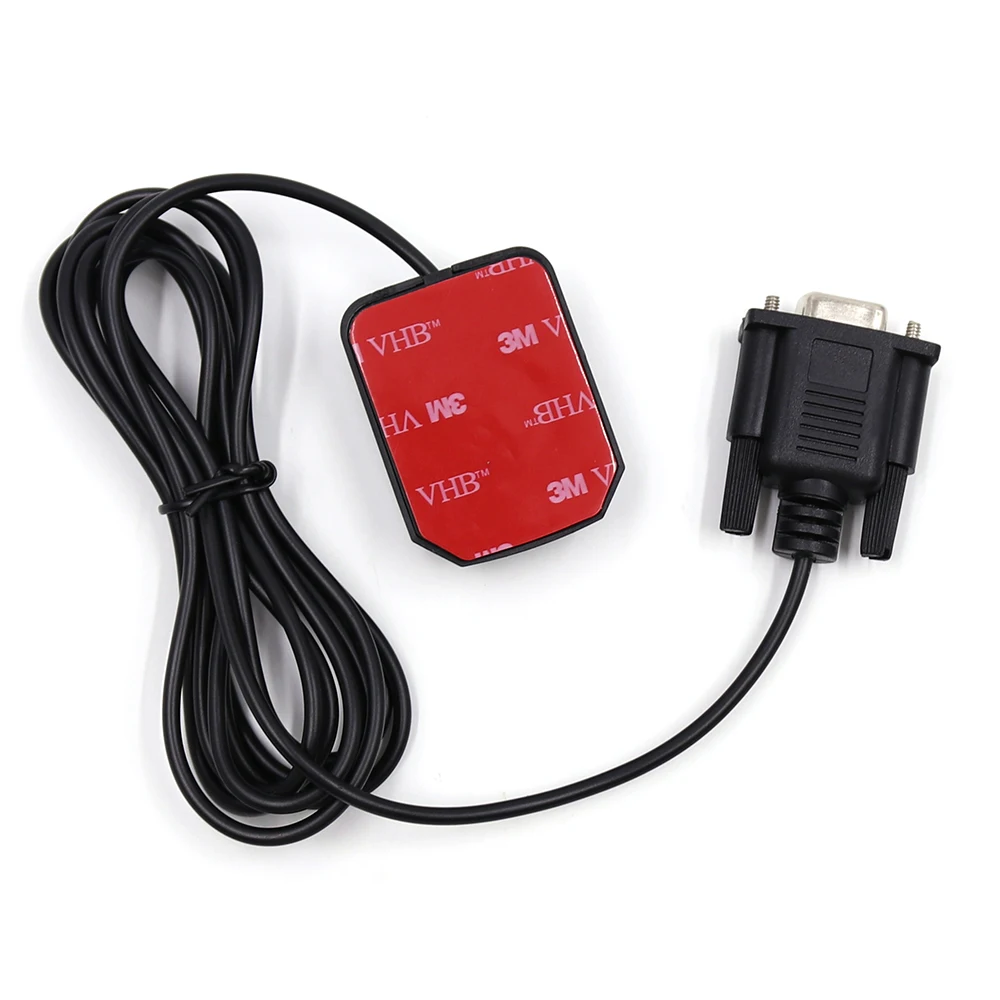

Фиксированный

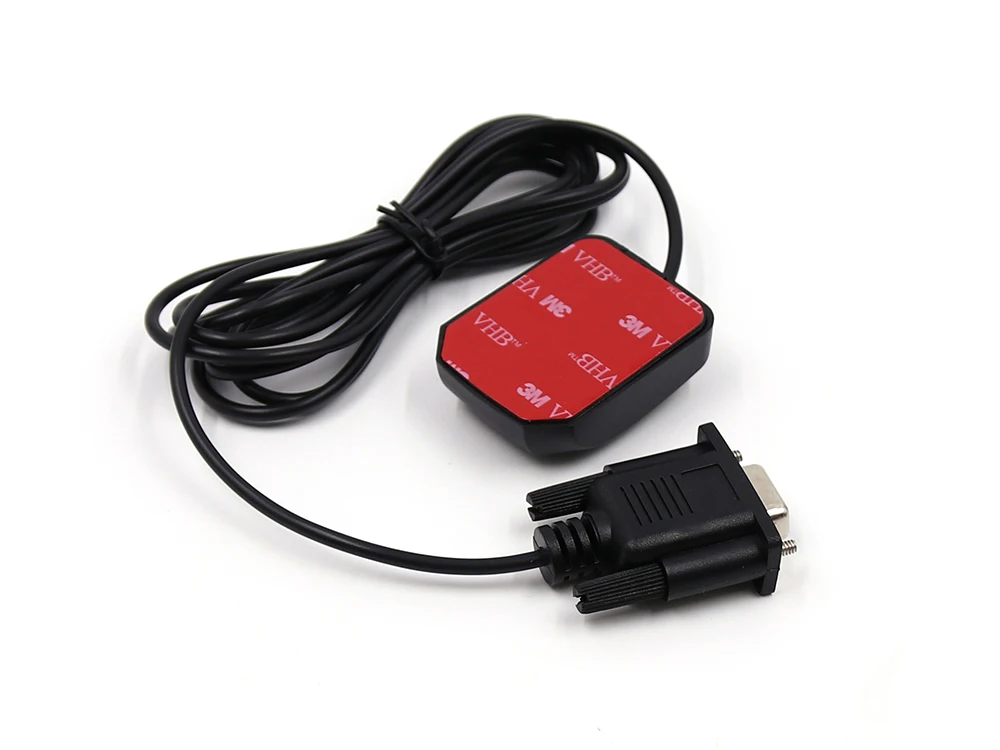

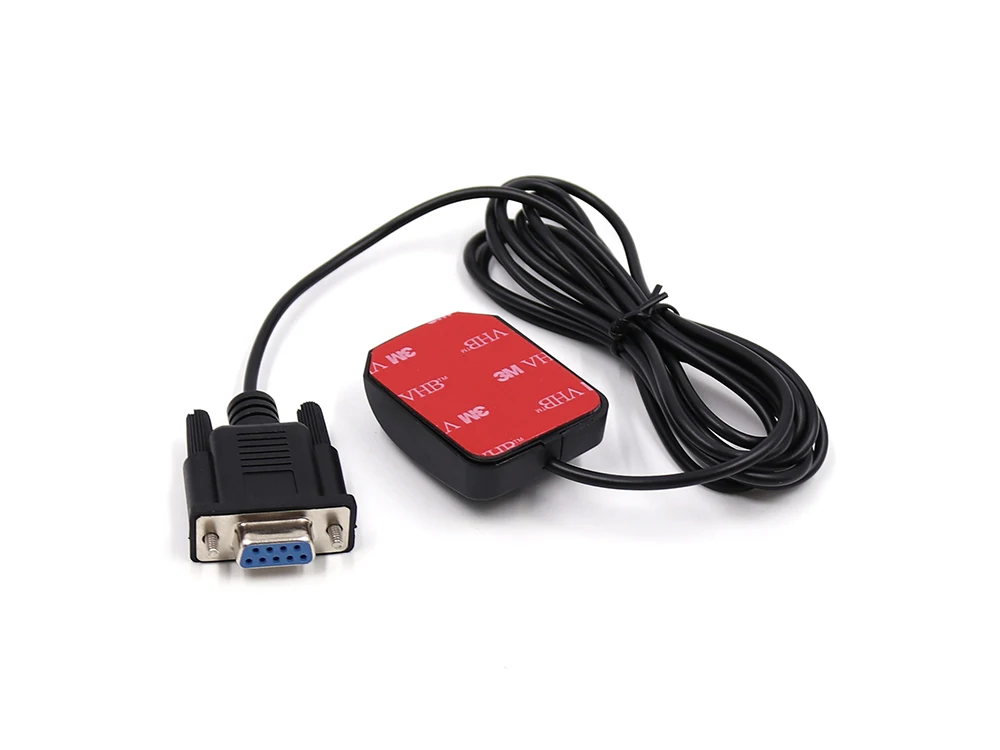

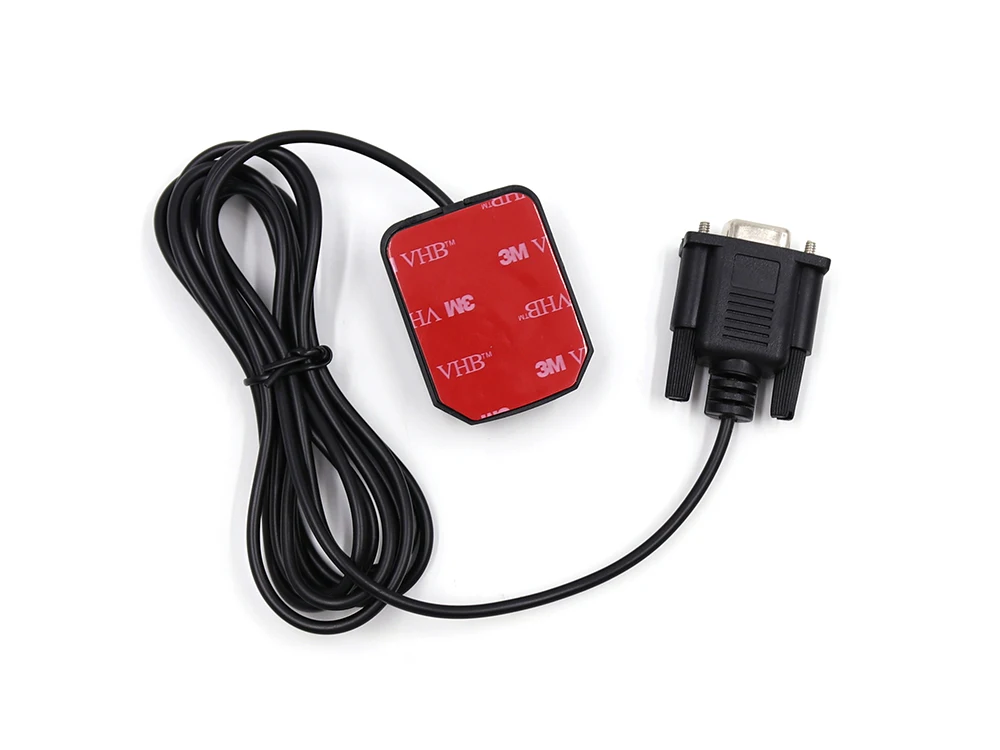

Двусторонняя лента

Водонепроницаемость

IP67

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

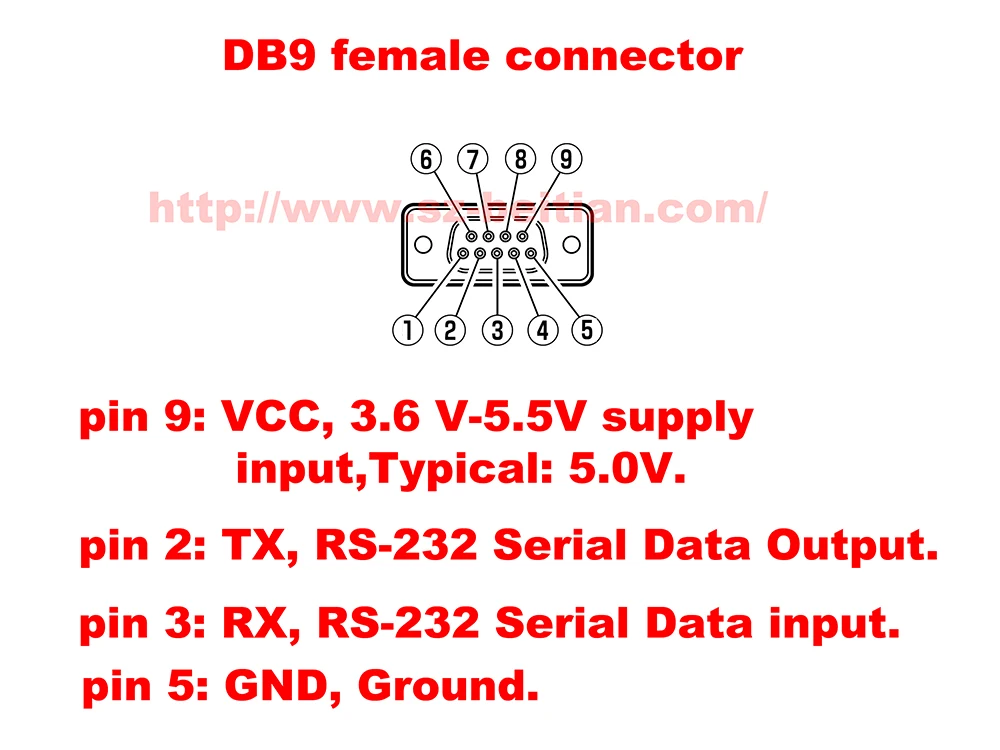

Описание штифта:

Интерфейс

Штырь

Контактное имя

I/O

Описание

DB-9 женский

9

VCC

I

DC 3,6 В-5,5 В Входное напряжение, типичный: 5,0 В

2

TX

О

RS-232 выход серийных данных.

3

RX

I

RS-232 последовательный ввод данных.

5

GND

G

Наземный

GPS является внутренней вспышкой, что позволяет клиентам свободно настроить выходные данные. Ниже приведены шаги и методы настройки выходных данных GPS.

Изменение выходной конфигурации модуля с U-center

Подготовка: 1.GPS приемник подключается к USB интерфейсу компьютера. 2. Установите U-center8.25, Откройте программное обеспечение для запуска.

Первый шаг: выберите соответствующий последовательный порт и скорость передачи данных, а модуль по умолчанию-Скорость передачи данных 9600.

 Второй шаг: Откройте окно вывода текстовой консоли, вы можете увидеть модуль NMEA-0183 информацию о выходе.

Третий шаг: Откройте вид --- конфигурация, откройте панель конфигурации.

Четвертый шаг: в строке конфигурации, как изменить скорость передачи и выходную частоту, а затем сохранить

Примечание: после изменения скорости передачи данных вам нужно переключиться на измененную скорость передачи данных, и текстовое окно консоли будет иметь выход.

После сохранения, выключения питания, включения снова, все преуспевает.

1 шт. BS-71D GPS приемник
