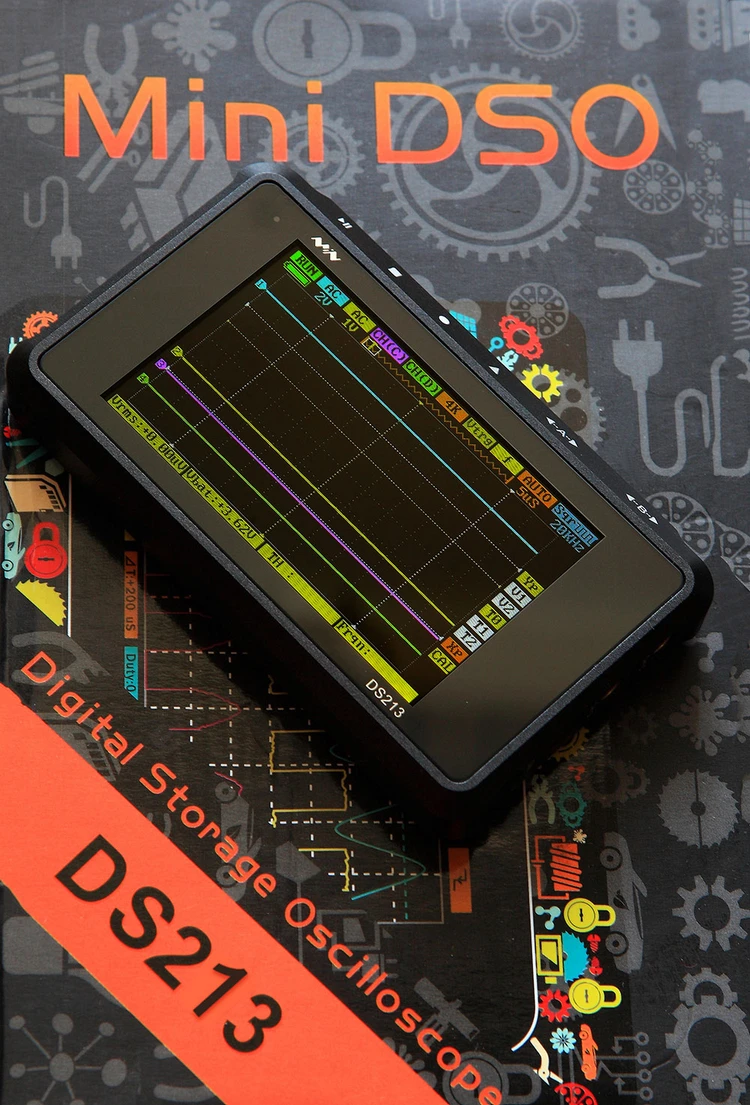

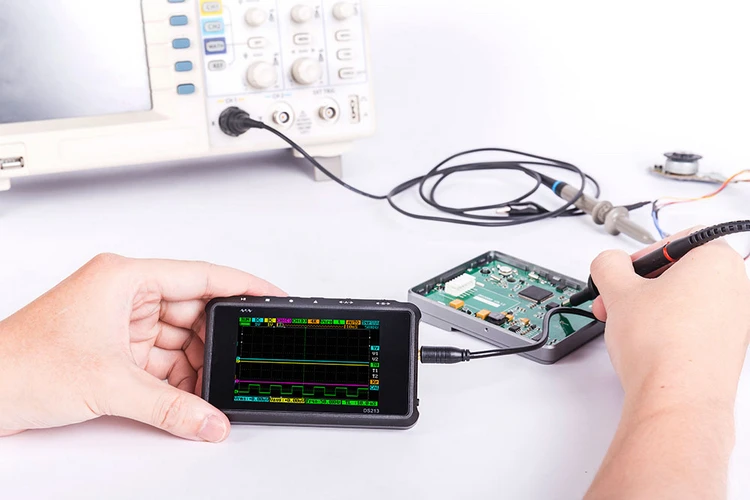

4 канала 100 мс/с Мини Nano DSO213 DS213 Профессиональный портативный цифровой осциллограф с зондом X1 и X10

Описание:

DS213 представляет собой "5-трек, 4-волновой линией» цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями

Особенности:
Мини-размер, вес, портативный и портативный светильник;

Он может хранить формы волны, делая анализ формы волны более четким и эффективным;

Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;

Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.

Параметры:

ЦП: ARM Cortex M3

FIFO & Control: FPGA

АЦП: HWD9288-100

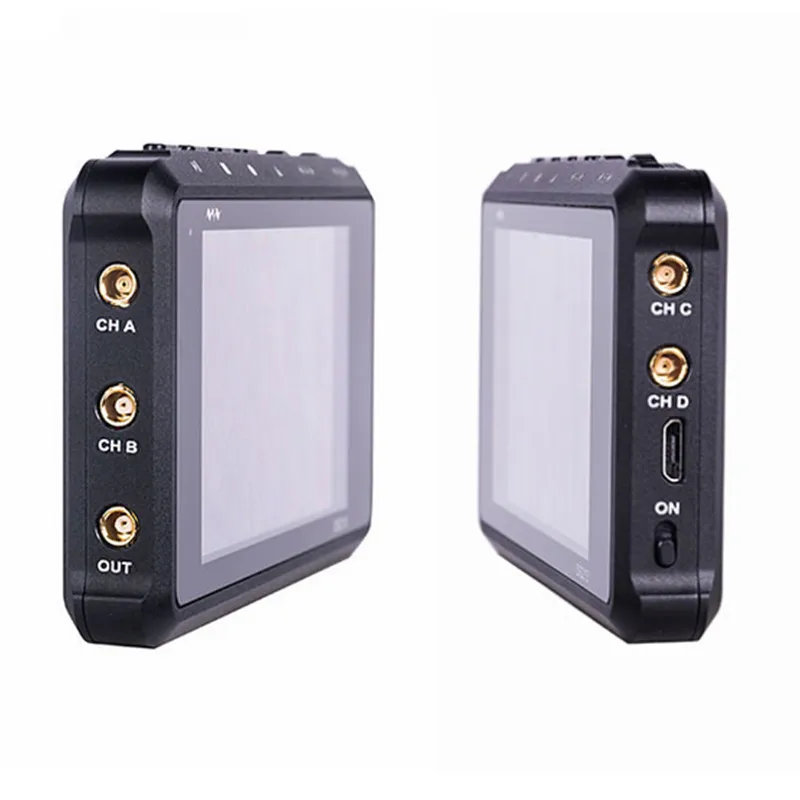

Аналоговые каналы: 2([CH_A] [CH_B])

Цифровые каналы: 2([CH_C] [CH_D])

Операционный канал: INV [CH_A], INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D]

Вертикальная чувствительность: 10 мВ-10 В/див (1-2-5 шаг) (с помощью зонда X1)

100 мВ-100 в/див (1-2-5 шаг) (с помощью зонда X10)

Вертикальное разрешение: 8 бит

Глубина памяти образца: 4 канала, 4*4K

Муфта: DC, AC

Максимальное входное напряжение: ± 40Vpp (с помощью зонда X1)

± 400Vpp (с помощью зонда X10)

Типы триггеров: Режим триггера Ascend/Descend Edge, положительный/отрицательный импульсный триггер, логический триггер

Режим запуска: автоматический, нормальный, одиночный, медленный

Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]

Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp;

Синусоидальная/Треугольная/Пилообразная волна: от 10 Гц до 20 МГц, всего 11 сдвигов и 3 источника сигнала Vpp

Хранение: Встроенный USB диск 8M

Типы файлов: BMP, BUF, CSV

Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее

Измерение курсора: значение времени, амплитудное значение

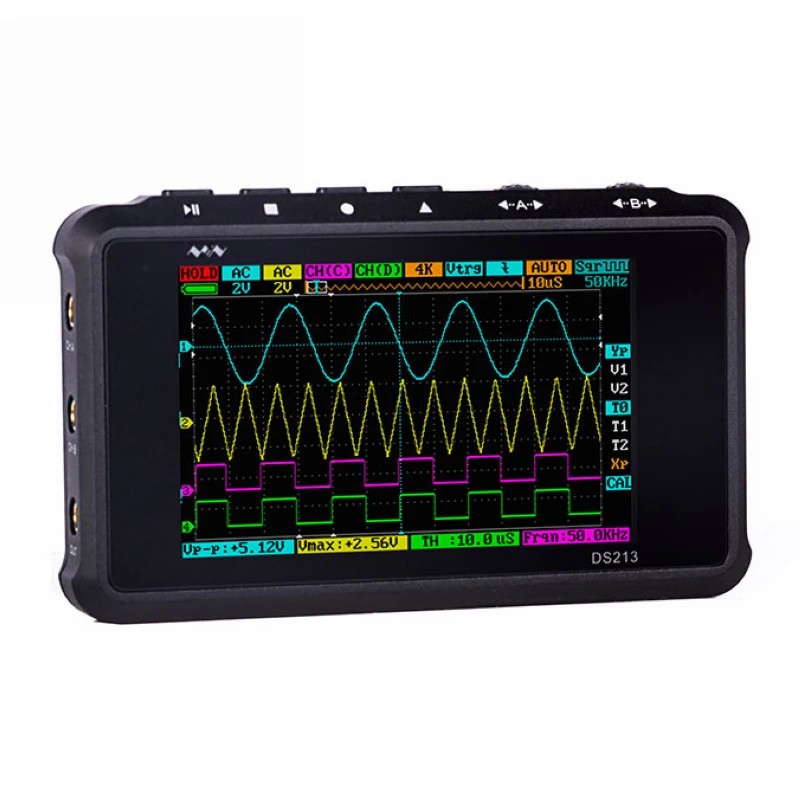

Режимы отображения: 4 волновые линии: линия 1: [CH_A], скрыть

Линия 2: [CH_B], скрыть

Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE

Линия 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] | [CH_D], скрыть

Режим выборки: выборка в реальном времени

Частота дискретизации: 100 м Sa/s

Батарея: 1000 мА-ч

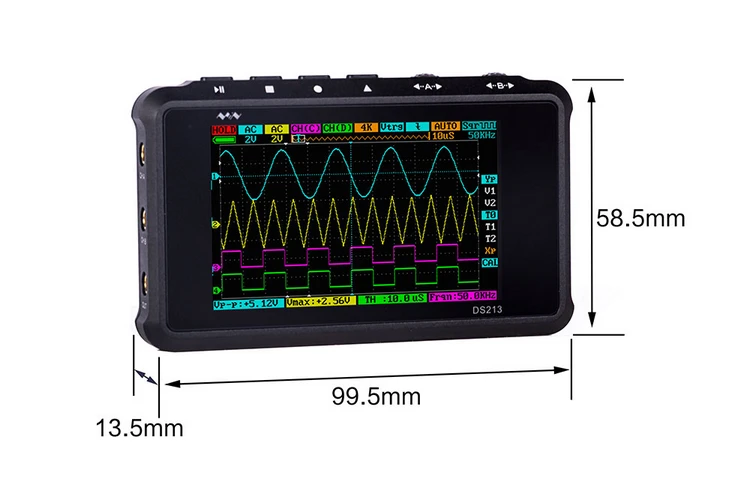

Размеры: 99,5 мм x 58,5 мм x 13,5 мм

Вес: 129 г (с батареей)

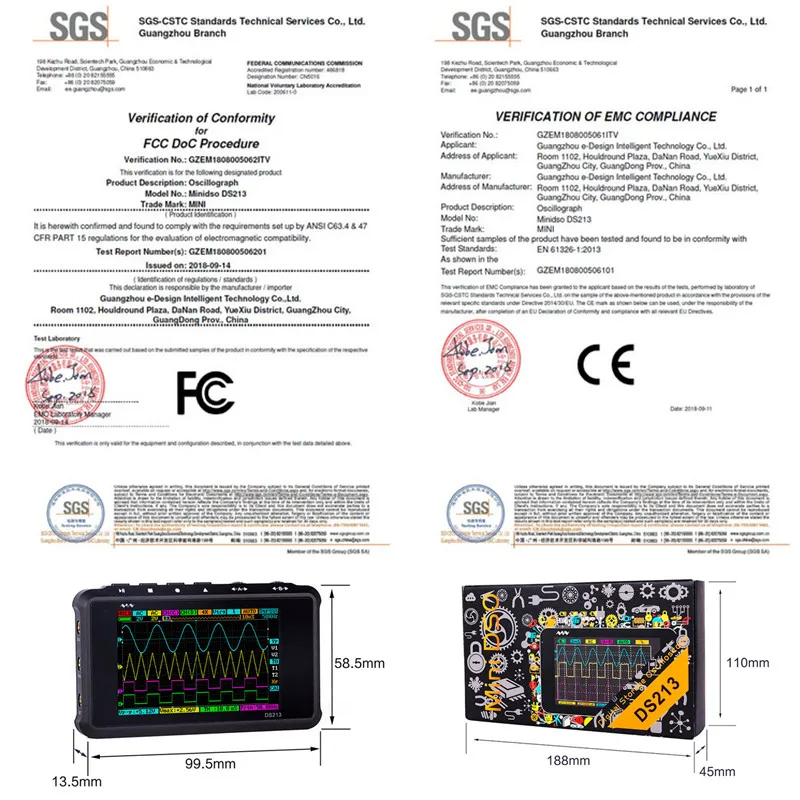

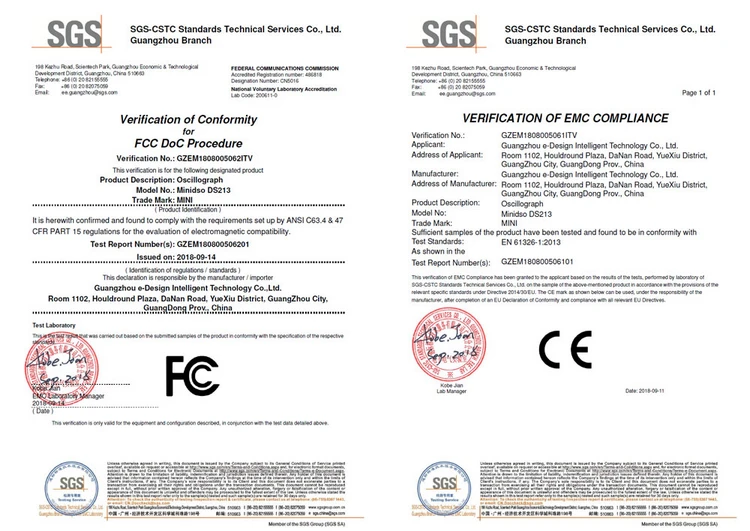

Сертификат: CE, FCC

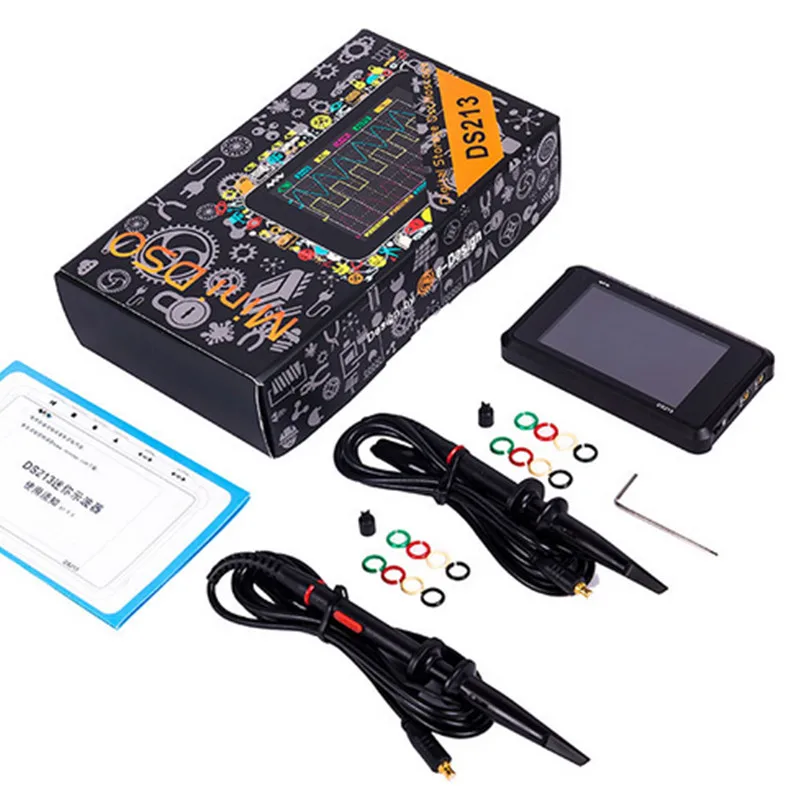

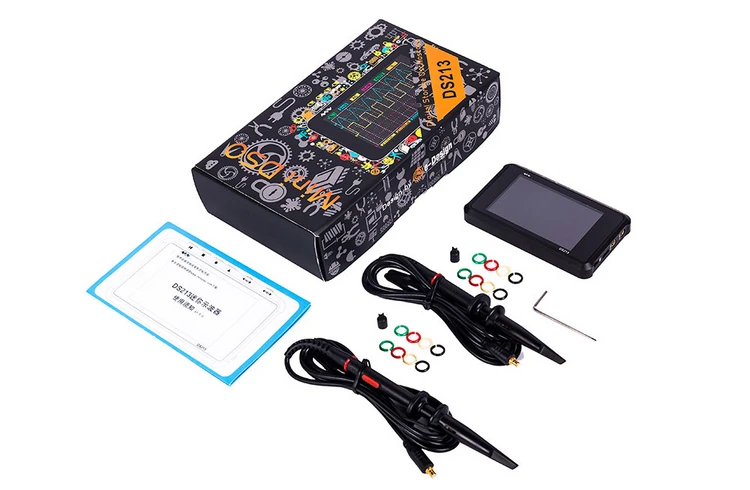

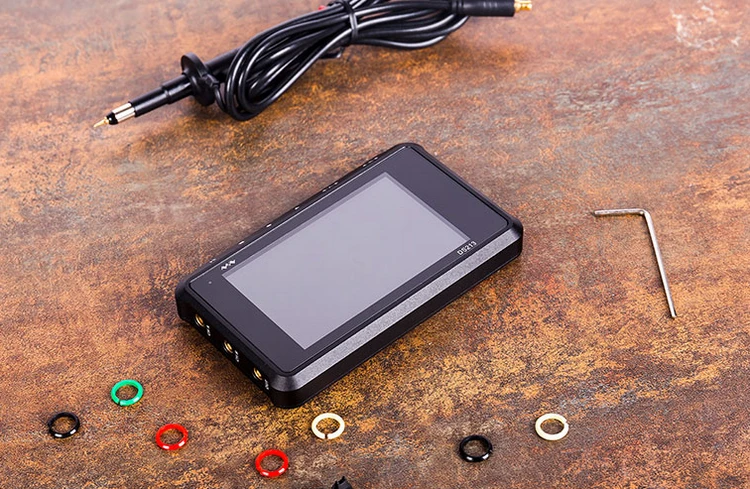

Посылка включает в себя:

Цифровой осциллограф DS213-1 шт.
1 x X10 зонд
1 x X1 зонд
USB кабель (1 шт.);
1 х Отвертка
1 x чехол сумка
Руководство пользователя (1 шт.)
