USR-N520 (старая версия)

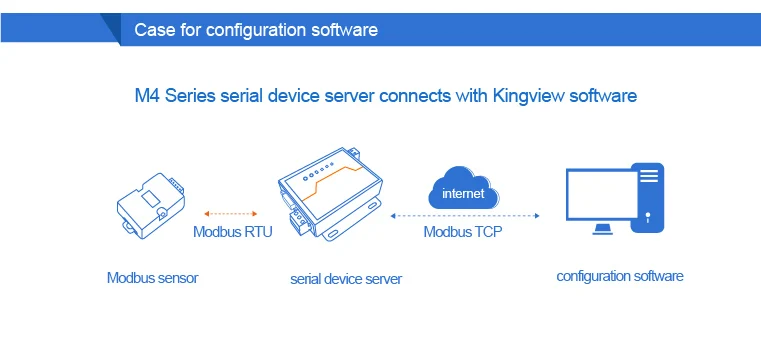

Modbus шлюз: Modbus RTU к Modbus TCP.

Watch Dog: если USR-N520 сломается, он перезагрузится.

Встроенный веб-сервер/Веб-страница для конфигурации.

Пользователь может изменить веб-страницу.

Разъем веб-страницы к последовательному.

Сетевая печать, ограничьте номер клиента для серийного принтера.

Различная защита: последовательный порт, Ethernet порт, источник питания.

Поддержка DHCP клиента: автоматическое получение ip-адреса и ip-адреса запроса.

DNS адрес может быть изменен.

Синхронный и адаптивный последовательный порт скорости передачи данных.

HTTP клиент: Отправка данных в формате HTTP автоматически.

Пакет регистрации: указанный Заголовок может быть добавлен к пакетам для проверки состояния подключения.

Пакет сердцебиения: может быть отправлен серийному или сетевому периодически. Чтобы обеспечить надежное соединение, поставьте конец мертвым звеньям.

Программное обеспечение

1) программное обеспечение конфигурации параметров.
2) программное обеспечение виртуального последовательного порта (VCOM), Windows 2000 или выше (32 бит/64 бит)
Метод конфигурации:
1) Настройка конфигурации программного обеспечения: Пожалуйста, Загрузите программное обеспечение настройки (USR-TCP232-M4_E45)
2) конфигурация веб-сервера: введите IP: 192.168.07. Имя и пароль: admin.
3) при помощи команды Установите обновление прошивки через сеть с помощью программного обеспечения Setup (Руководство пользователя)
Заводская установка:
1) Сброс оборудования: выньте Перезагрузка в течение 5 -15 секунд, затем отпустите его.
2) Сброс программного обеспечения: введите в командном режиме, используйте команду AT + RELD.

USR-N520 сервера последовательных устройств может работать как TCP клиент, TCP сервер, UDP клиент, UDP сервер режим.
1) в режиме Клиента TCP: клиент автоматически подключается к серверу. Пользователь должен настроить ip-адрес и порт TCP сервера.
2) В режиме TCP сервера: максимальный номер клиента 8.
3) в режиме UDP клиент: серийные данные будут отправлены на фиксированный IP адрес/порт, который вы назначили.
4) В режиме сервера UDP: серийные данные будут отправлены в последний источник IP/порт.

Управление промышленной автоматизации для передачи данных.

Мониторинг безопасности, CCTV, система охраны входа, система автоматизации зданий

Умный дом: умный переключатель, термос-контроллер.

Мониторинг окружающей среды, мониторинг температуры и влажности.

Логистический транспортный контроль и система местоположения.

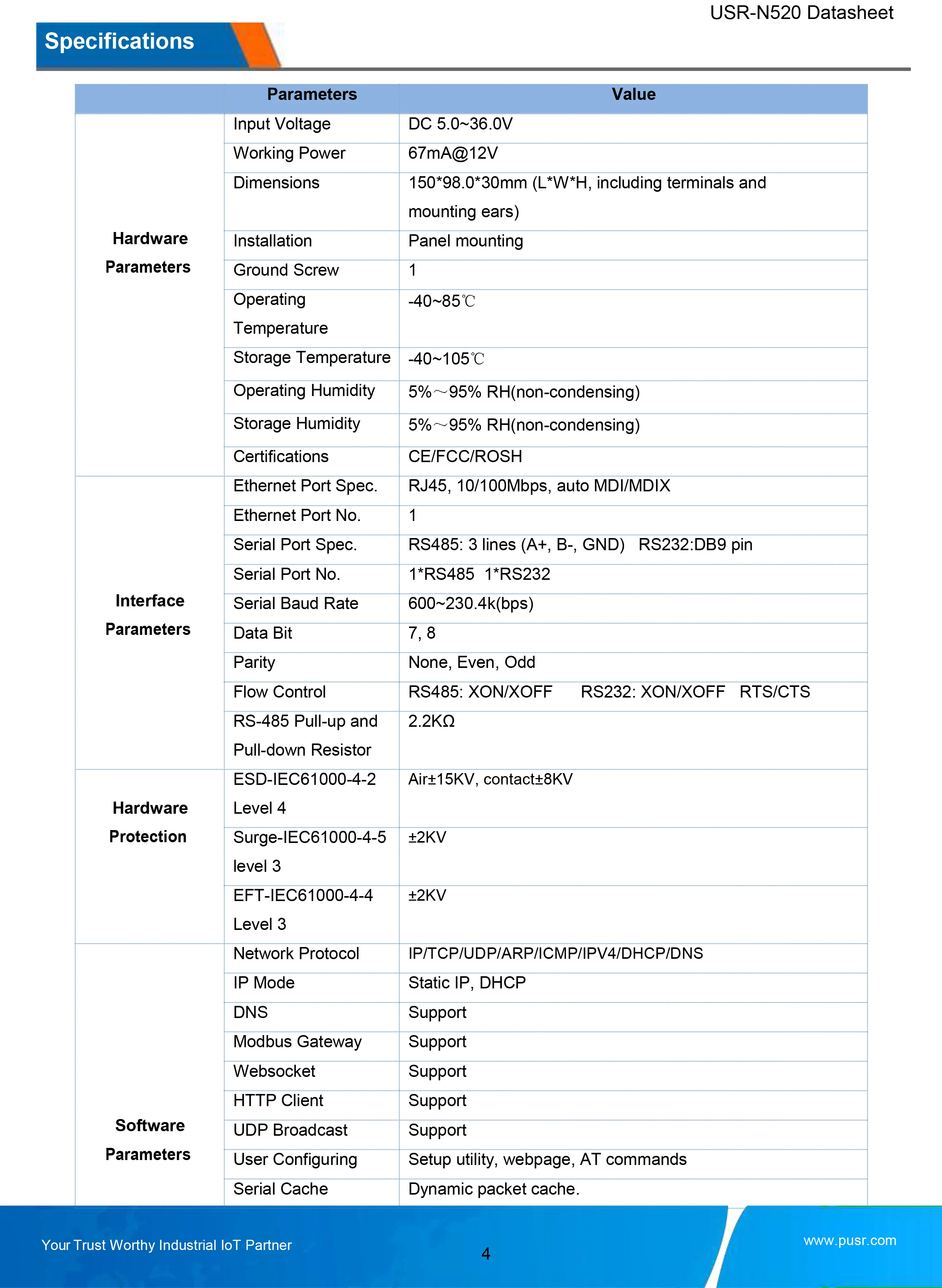

Основная информация

Напряжение

Постоянный ток 5 ~ 36 В

Ток

95mA (aver) @ 5V, 45mA (aver) @ 12 В

Рабочая температура

-40 ~ 85 °C

Температура хранения

-40 ~ 105 °C, 5 ~ 95% относительной влажности

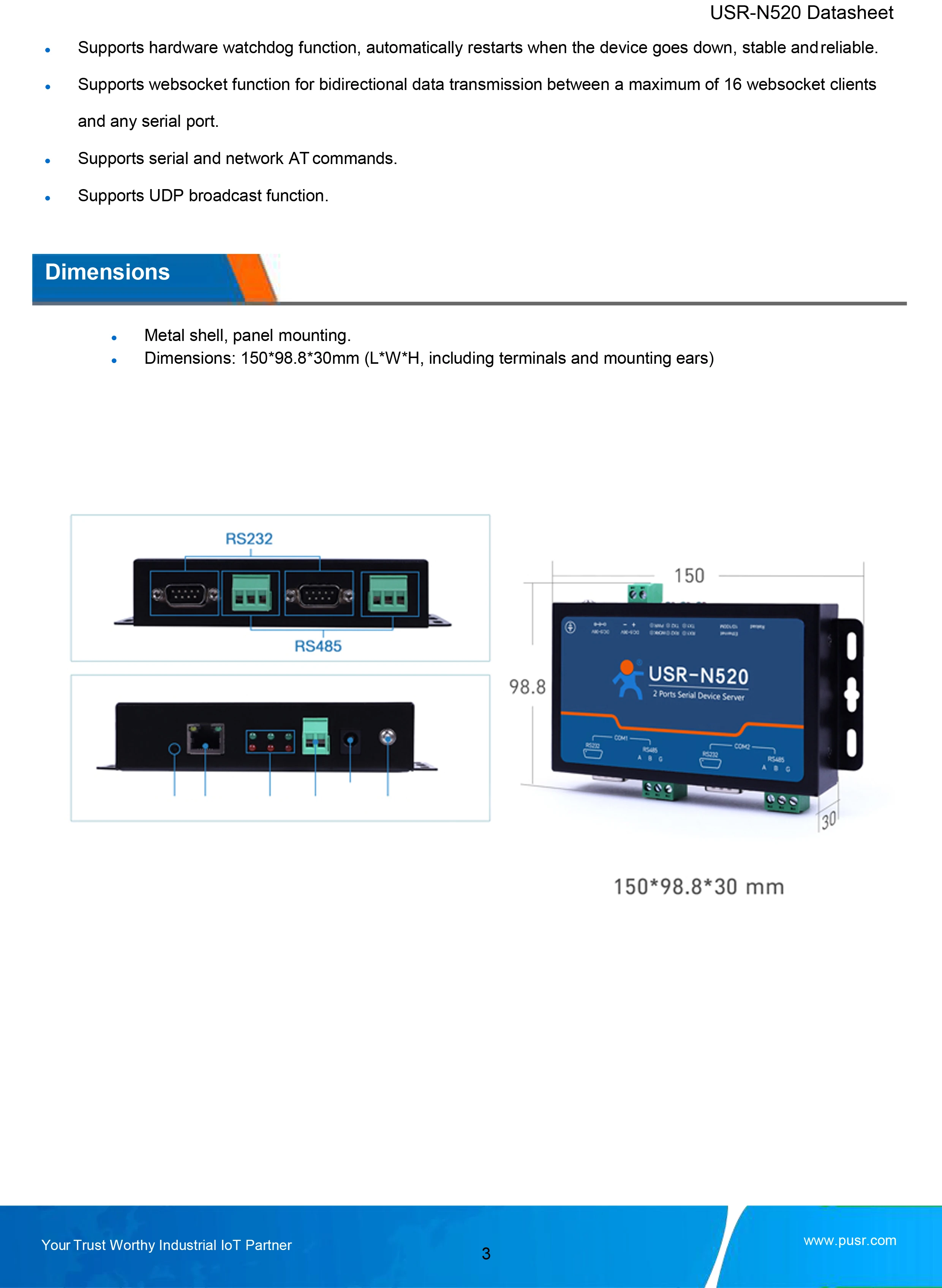

Размеры

150x79x30 мм

Сертификат

CE(EMC + LVD), FCC, ROHS, WEEE

Серийный порт

Интерфейс

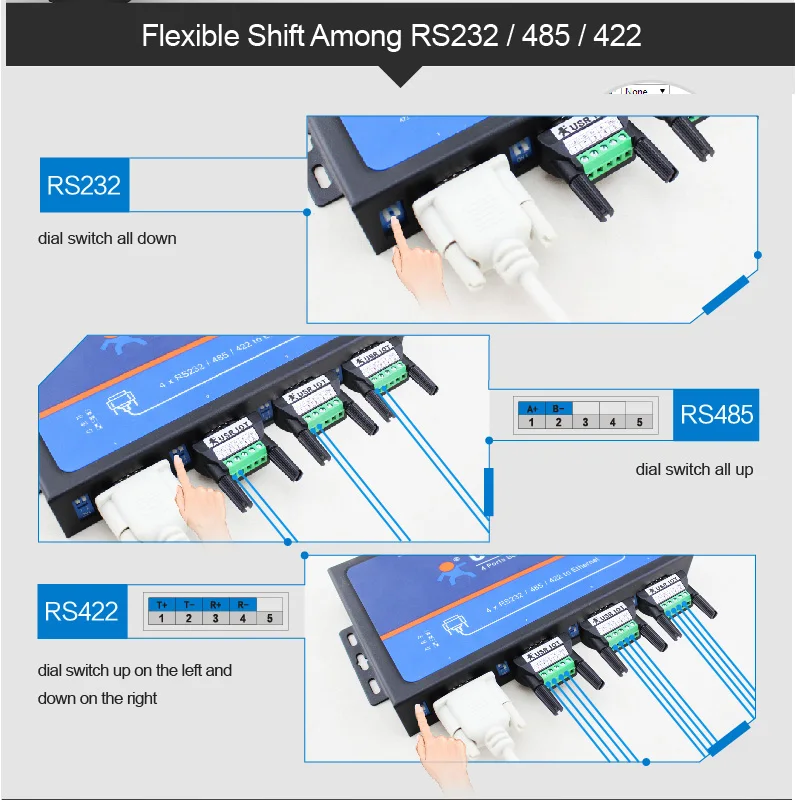

RS232/RS485/RS485 * 2
2 порта могут работать одновременно

Сигнал

RS232: TX/RX/RTS/CTS
RS485: A/B/G
RS422: T +/T-/R +/R-

Скорость передачи данных

600bps ~ 230,4 кбит/с

Бит данных

5, 6, 7, 8

Стоп-бит

1, 2

Контрольный бит

Нет, даже, нечетный, пространства, Марка

Буфер

TX: 2K байт, RX: 2K байт

Порт Ethernet

Интерфейс

RJ45 * 1

Скорость

10/100 Мбит/с, авто MDI/MDIX

Протоколы

IP, TCP, UDP, DHCP, DNS, ARP, ICMP, Websocket, HTTP Client, Modbus TCP

Буфер

TX: 16K байт. RX: 16K байт

Защита

Порт RS232/ RS485/ RS422

2 кВ Защита от ЭСР

Порт Ethernet

1,5 кв электрическая изоляция

Защита питания

Обратная защита, защита от ЭСР, защита от перенапряжения

Услуги

Аксессуар

12В 1А источник питания, серийный кабель

Гарантия

2 года

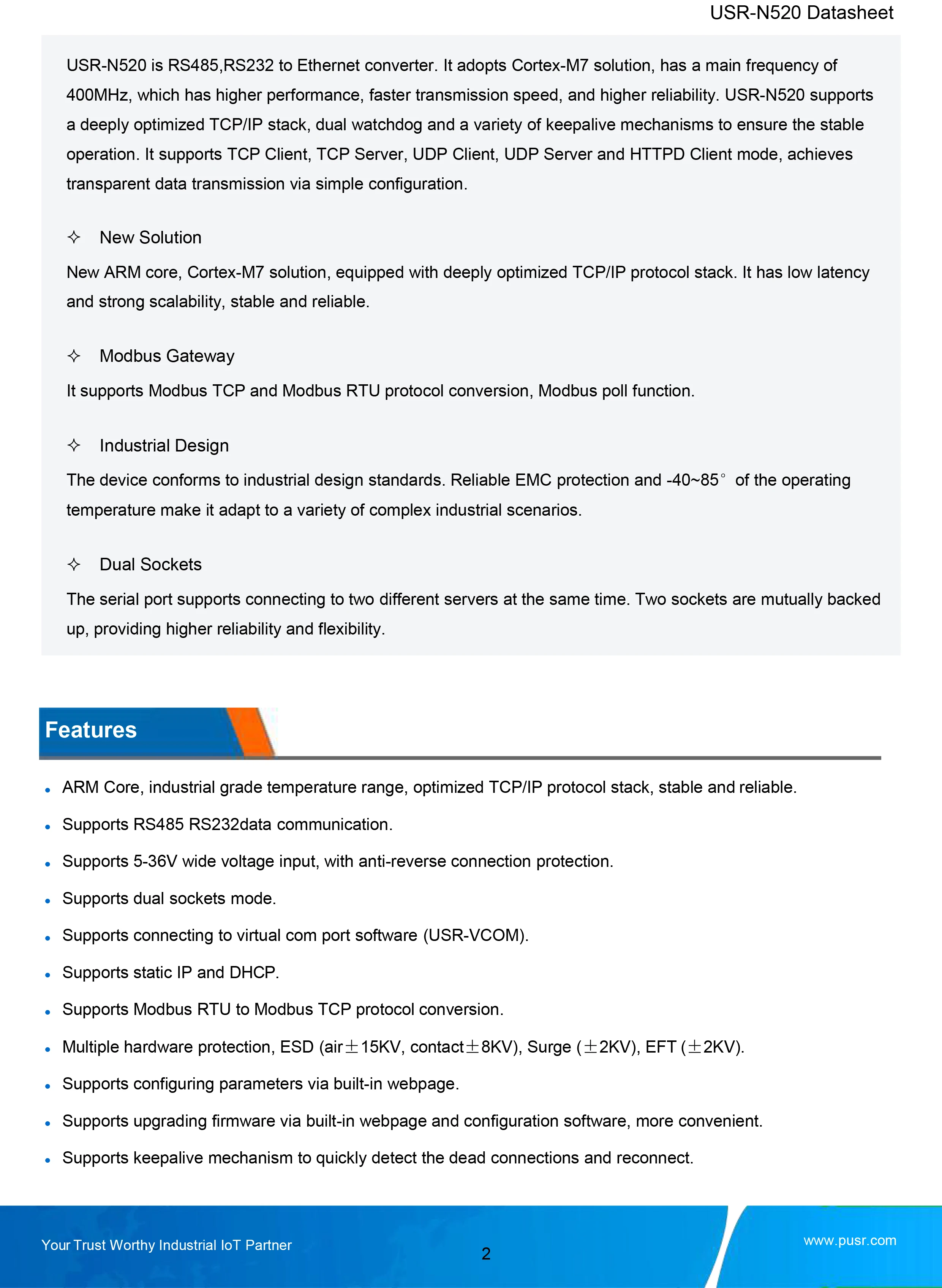

Спецификация новой версии N520
